操作模块

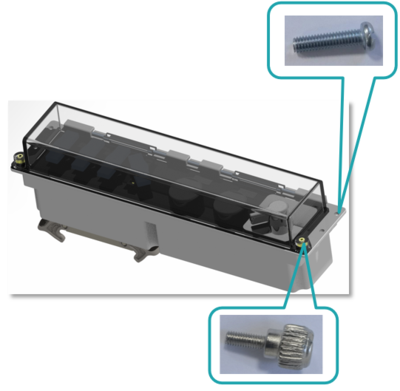

底板紧固螺钉规格：M4X10 4PCS

盖子锁紧螺钉规格：M3X10 2PCS

技术参数

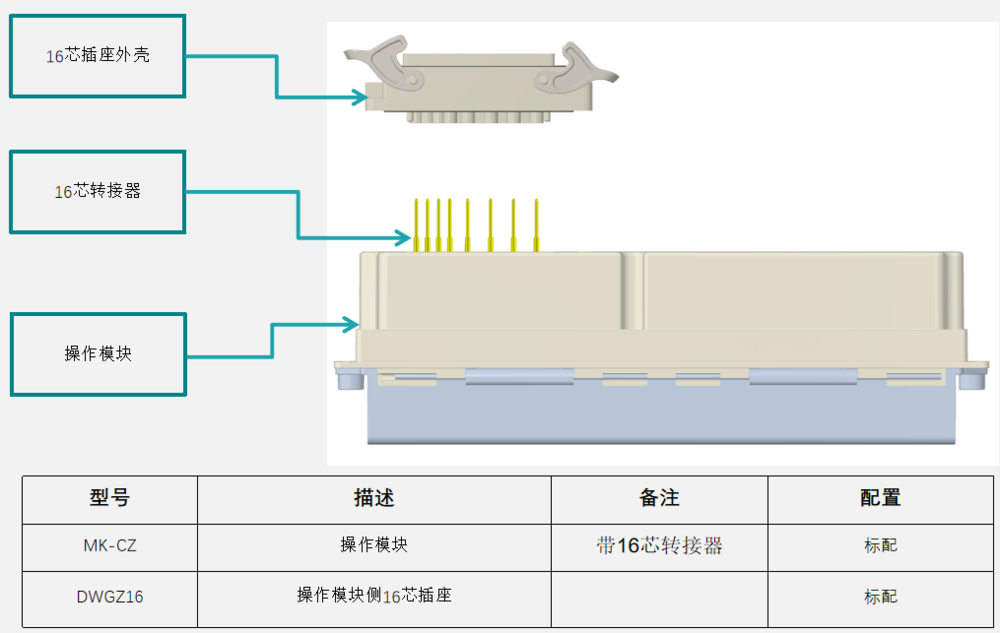

操作模块配套

主要功能

1、采用模块化设计，便于运维

2、模块采用矩形连接器连接，无裸露端子

3、产品防护等级为IP55，能可靠工作在严重凝露的工作环境。

4、采用板接，减少焊线。

安装尺寸

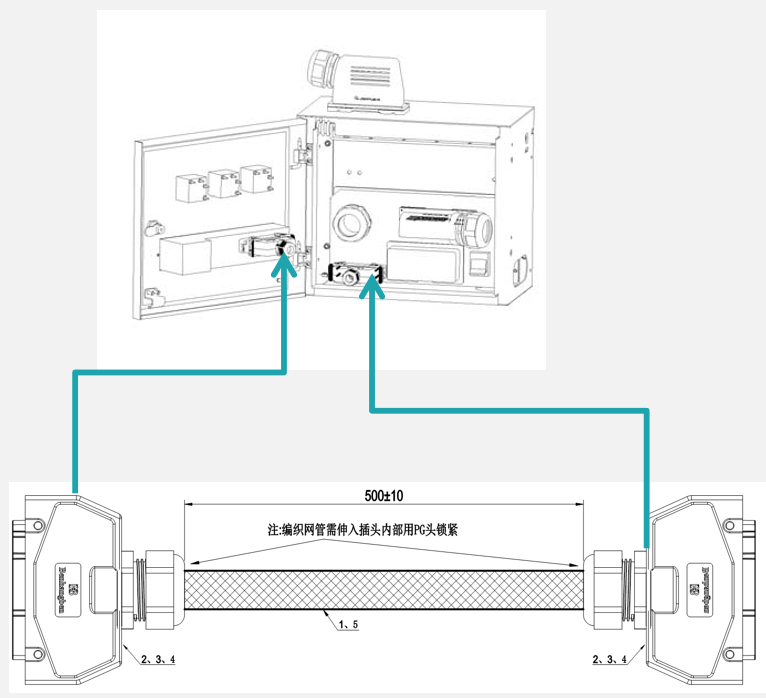

间隔单元中操作模块与二次模块连接线束（16T/16T-XX-500）

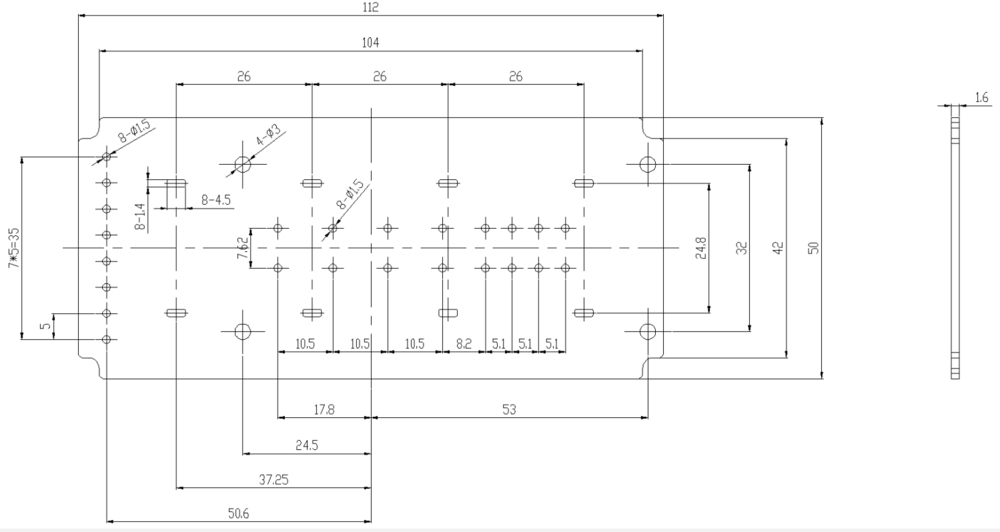

PCB板开孔尺寸
